課題の解答
夜になると点灯するランプ
解答例
解説
日照センサーは昼モードか夜モードのどちらかにしか設定出来ないので、片方はレッドストーン信号を反転する必要があります。そこで、日照センサーからNOT回路を通してレッドストーンランプにつなぎます。
昼だけ動作する自動ドア
解答例
解説

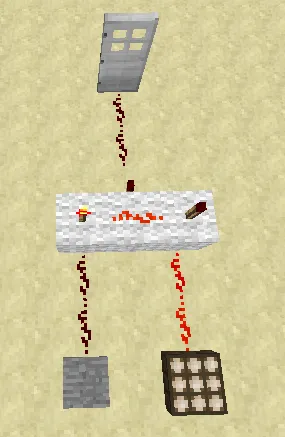

感圧板はそのままだと昼夜を問わず反応してしまうので、昼だけ動作するようにするには、日照センサーと感圧板をAND回路でドアにつなぎます。
階段スイッチ
解答例

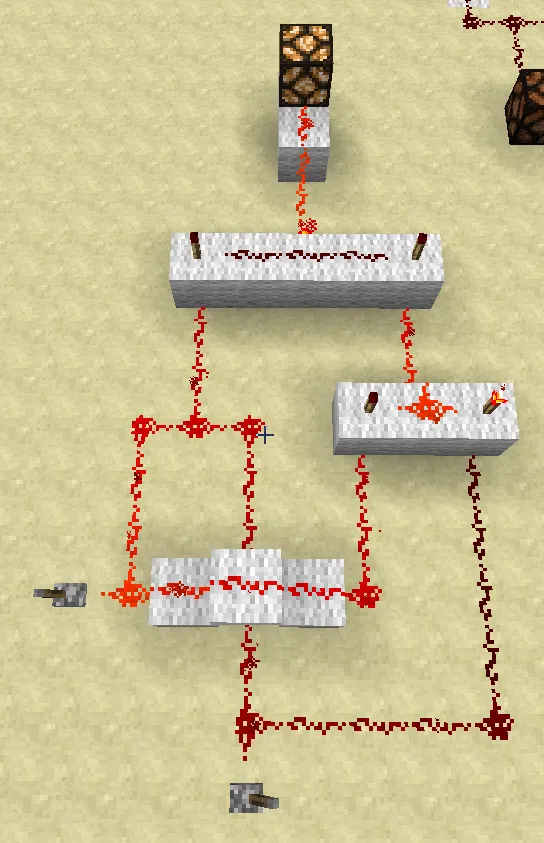

XOR回路を作成します。XOR回路は、OR回路とNAND回路をAND回路でつないで作成します。
解説
2つのスイッチのどちらでもランプを操作できるようにするには、お互いのスイッチの状態に関係なくON/OFFできる必要があります。これを実現できるのが XOR回路 です。OR回路の場合、入力Aが1ならば入力Bが1/0どちらでも出力が1になってしまうので入力Bで切り替えることができません。
XOR回路
| 入力A | 入力B | 出力 |
|---|---|---|
| 1 | 1 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 0 | 0 | 0 |
