基本的な回路

ここで学ぶこと

ここでは、レッドストーン回路のOR回路、NOT回路、AND回路を学びます。

レッドストーン回路のONとOFF

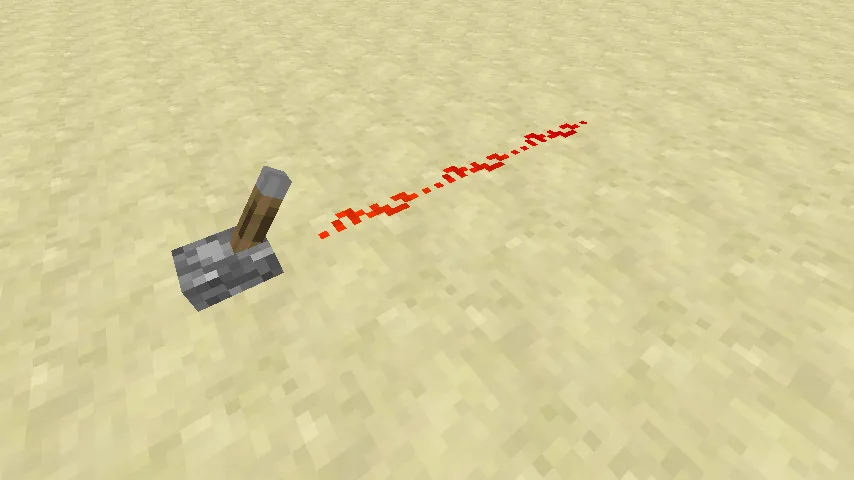

レバーなどから出力が出て、赤く光っている状態が ON（オン） です。

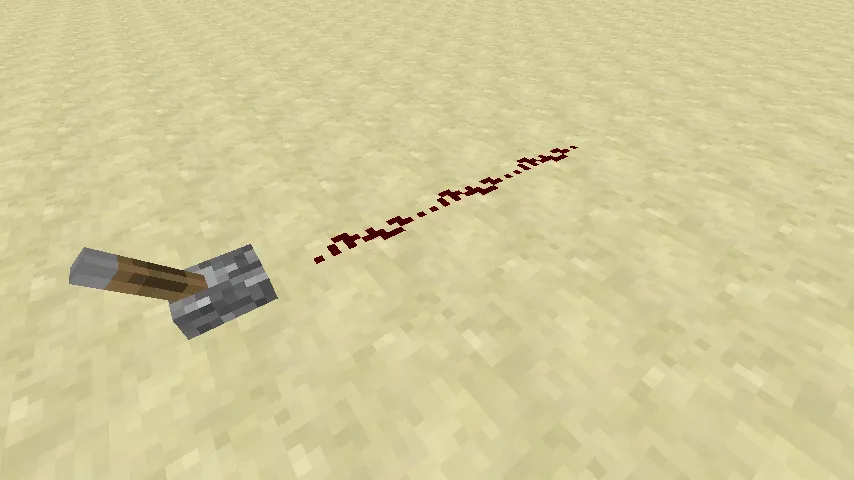

レバーなどから出力がなく、暗い状態が OFF（オフ） です。

OR回路

OR回路（オアかいろ） は、２つの入力のどちらかがONならば出力がONになる回路です。

作り方

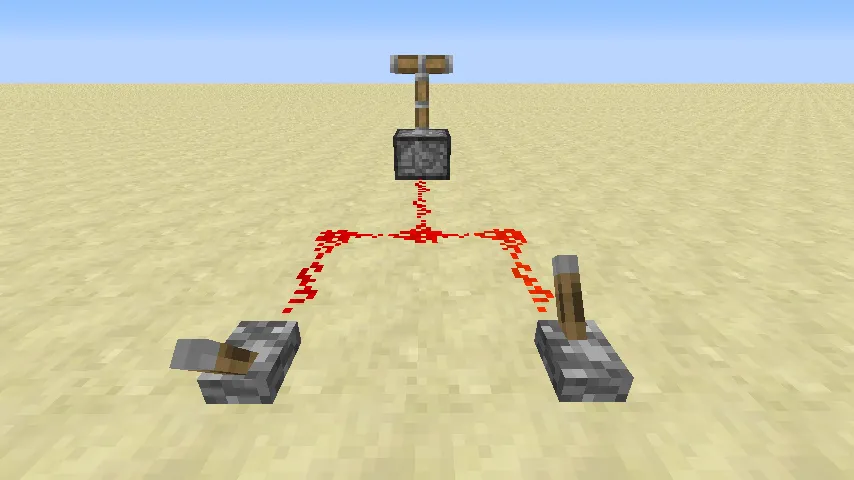

レバーなどの入力を２つ出力先につなぐだけです。ここでは、出力先に粘着ピストンを用いています。

※この表では、ONを1、OFFを0とあらわしています。

入力A	入力B	出力
1	1	1
1	0	1
0	1	1
0	0	0

場合分け

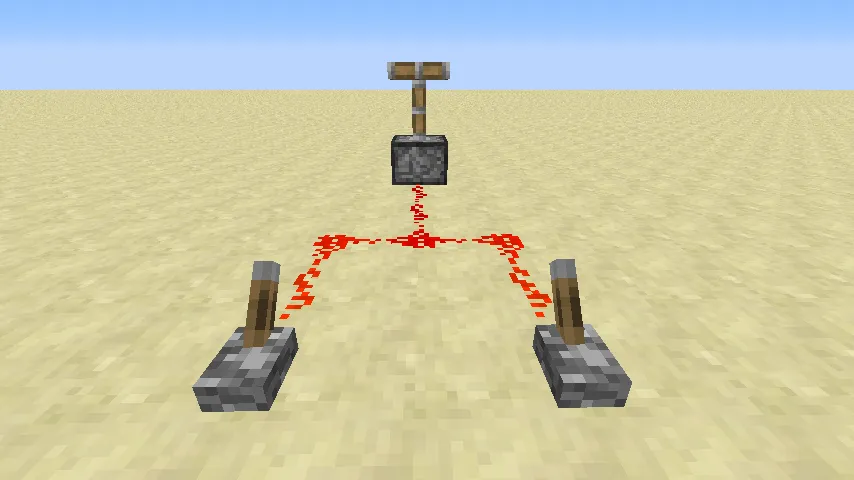

1. ２つの入力がどちらもONの場合、出力はONになります。

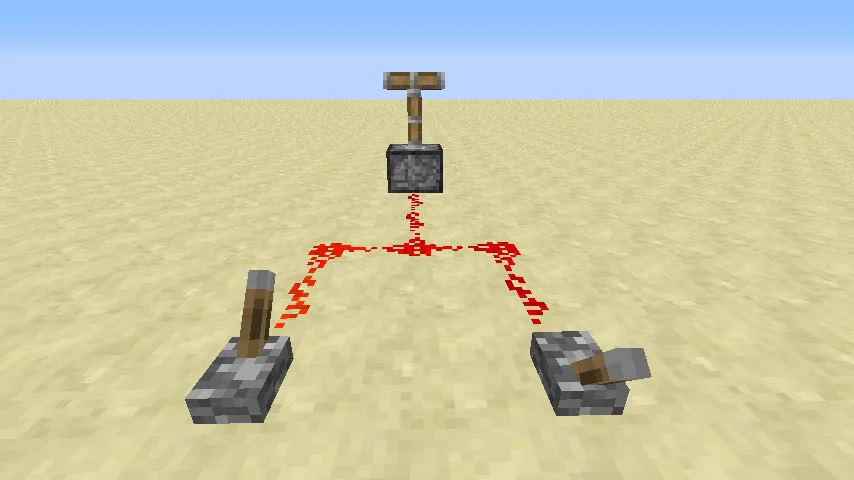

1. 左側の入力がONで右側がOFFの場合も出力はONになります。

1. 左側の入力がOFFで右側がONの場合も出力はONになります。

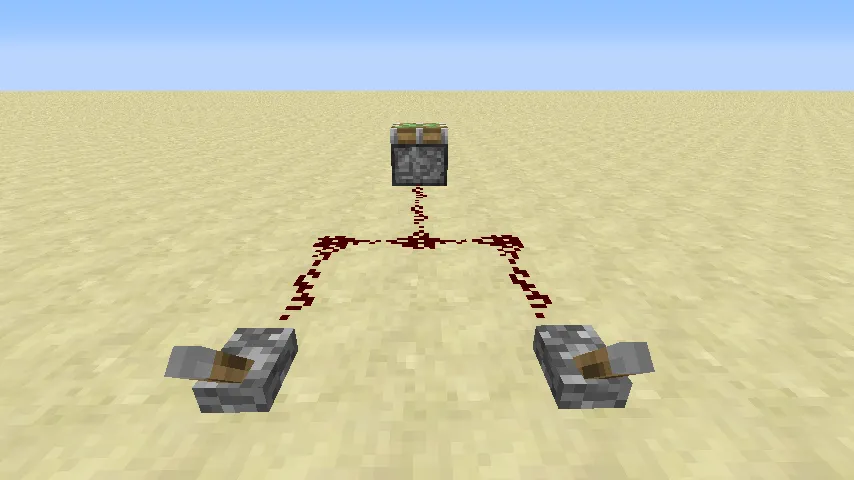

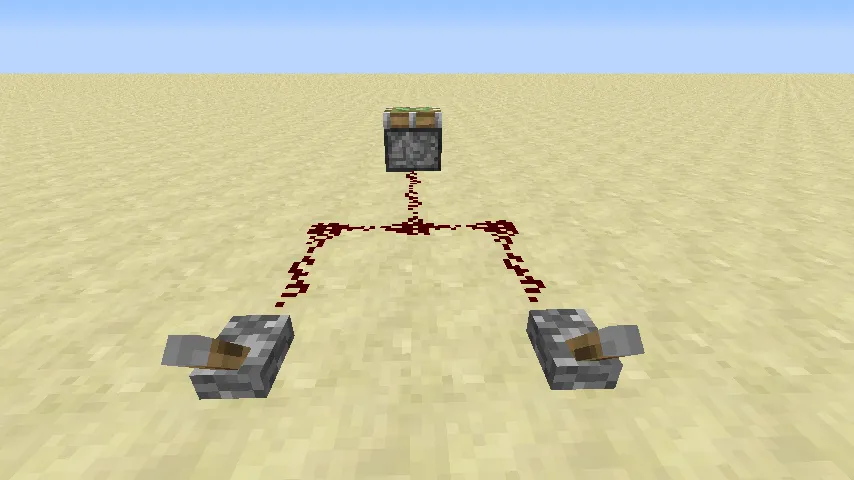

1. ２つの入力がどちらもOFFの場合だけ出力はOFFになります。

NOT回路

NOT回路（ノットかいろ） は、入力を反転する仕組みです。入力がONだと出力がOFFになり、入力がOFFだと出力がONになります。

入力	出力
1	0
0	1

作り方

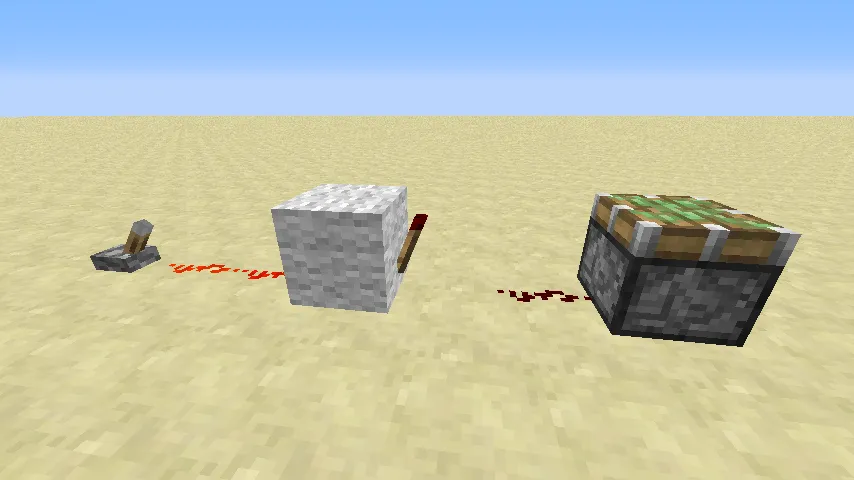

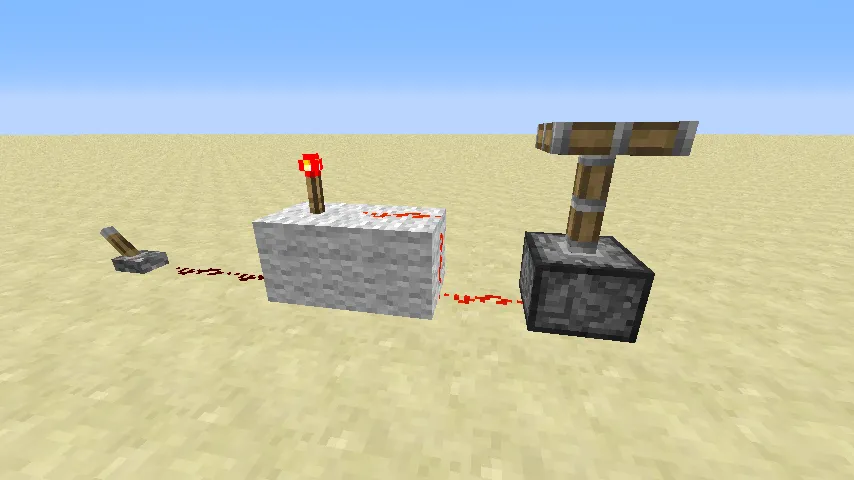

レッドストーントーチを使います。レッドストーントーチのあるブロックに入力が来ると、レッドストーントーチは逆の出力になることを利用します。

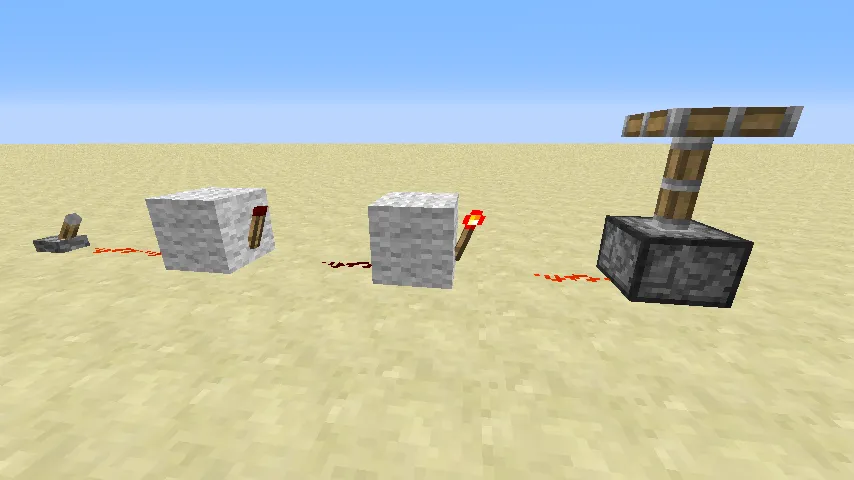

• その１

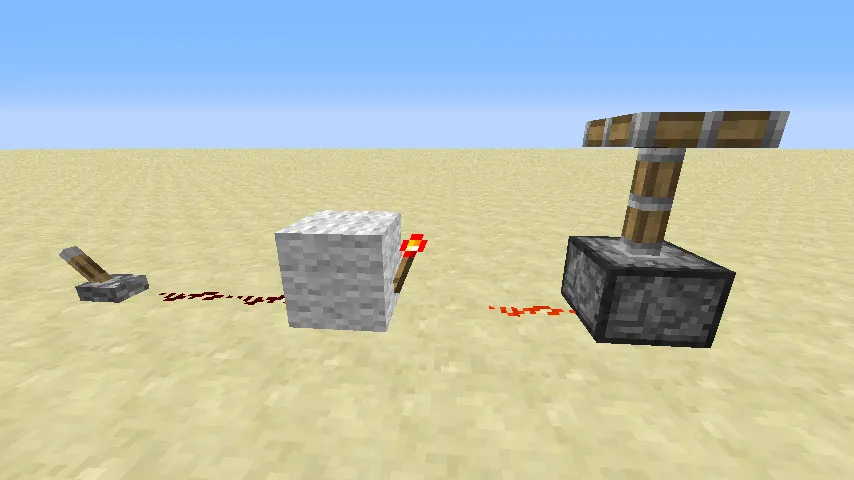

• その2

場合分け

1. 入力がONのとき出力はOFFになります。

1. 入力がOFFのときは逆に出力はONになります。

ふたつつなぐと？

NOT回路をふたつつなげると、レッドストーンパウダーで直接繋いだのと同じ状態になります。

AND回路

AND回路（アンドかいろ） は、２つの入力が両方ともONのときだけ出力がONになる回路です。

入力A	入力B	出力
1	1	1
1	0	0
0	1	0
0	0	0

作り方

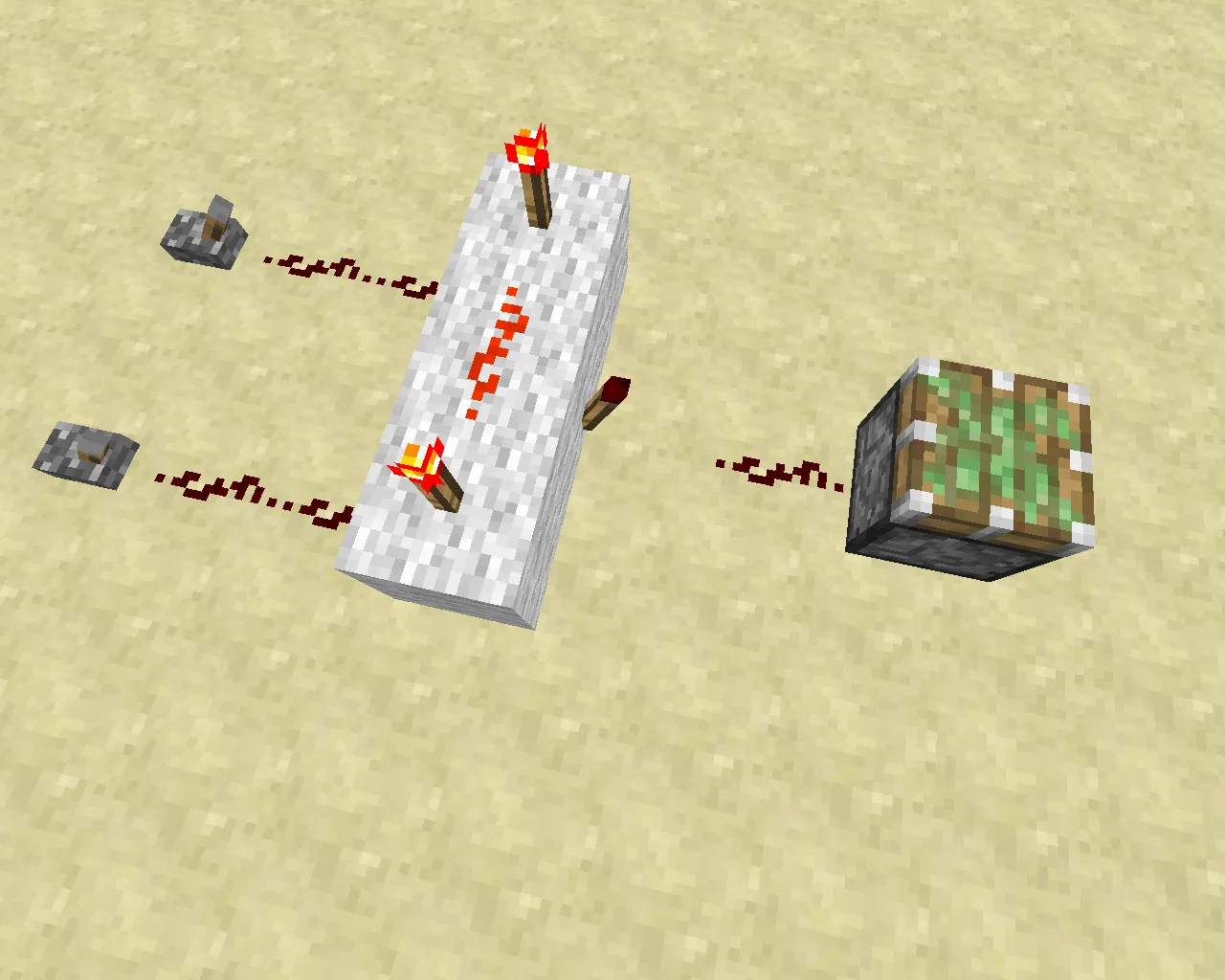

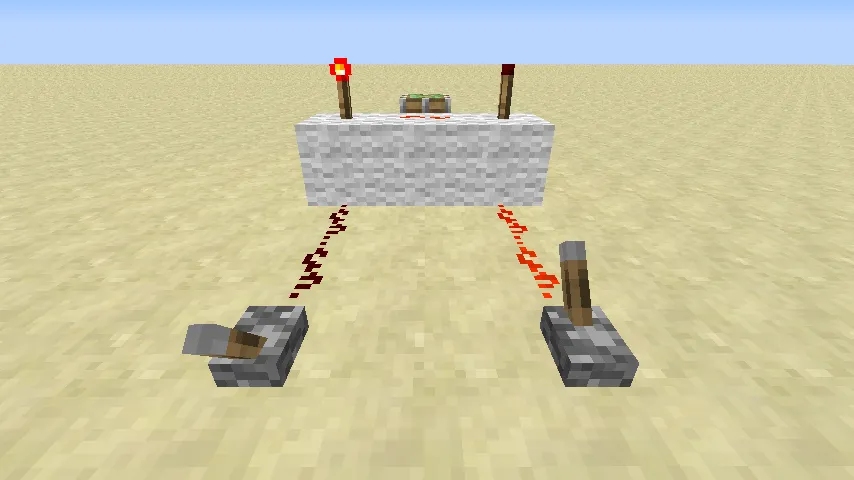

レッドストーントーチを３つ使って作ります。３つ目のレッドストーントーチは、最初の２つがOFFの時だけONになります。ここでは、出力先に粘着ピストンを利用しています。

場合分け

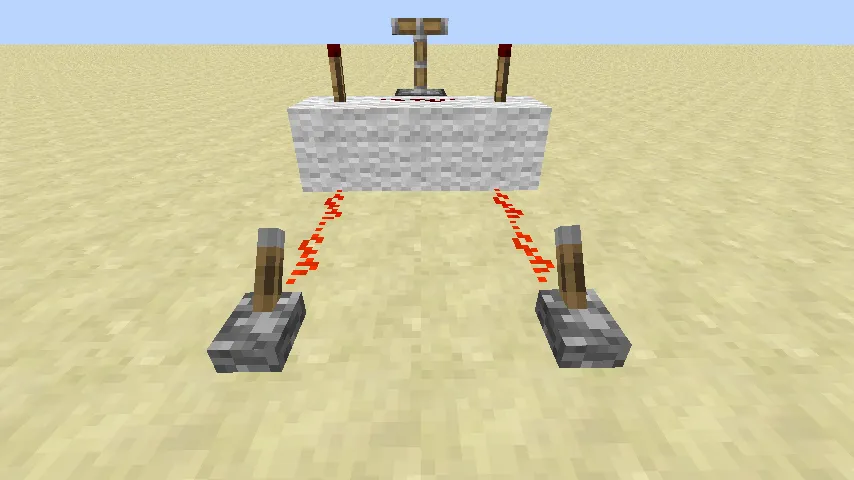

1. ２つの入力がどちらもONの場合、出力はONになります。

1. 左側の入力がONで右側がOFFの場合、出力はOFFになります。

1. 左側の入力がOFFで右側がONの場合、出力はOFFになります。

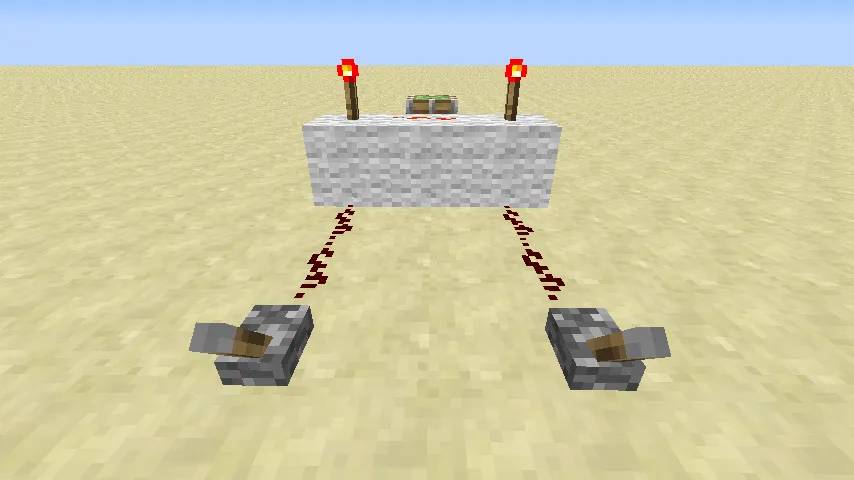

1. ２つの入力がどちらもOFFの場合、出力はOFFになります。
